في التصنيع الدقيق، يمكن أن يؤدي عدم الاتساق البسيط في تطبيق المادة اللاصقة أو السوائل إلى خلق مشكلة إنتاج باهظة الثمن بشكل مدهش. قد تؤدي المواد الزائدة إلى تلويث المكونات المجاورة، ويمكن أن يؤدي عدم كفاية المادة اللاصقة إلى إضعاف الرابطة، ويمكن أن يؤدي التوزيع غير المتسق إلى إعادة العمل أو رفض التجميعات. نظرًا لأن المكونات الإلكترونية أصبحت أكثر إحكاما وتطلب خطوط الإنتاج الآلية قدرًا أكبر من التكرار، يجب على الشركات المصنعة أن تولي اهتمامًا أكبر لتصميم كل جزء في نظام توصيل السوائل.
يمكن أن تساعد الإبرة الدقيقة المخروطية المخصصة في مواجهة هذه التحديات من خلال مطابقة هندسة طرف التوزيع مع المادة وقطعة العمل وعملية الإنتاج. بالنسبة للمصنعين، الهدف ليس مجرد استخدام إبرة أدق، ولكن تحقيق تدفق موثوق، ووضع دقيق، ونتائج متسقة في ظل ظروف التشغيل الحقيقية.
1. لماذا قد لا تلبي إبر التوزيع القياسية احتياجات الإنتاج
تعتبر إبر التوزيع القياسية عملية للتطبيقات العامة، ولكن هندسة الطرف الثابت قد لا تناسب كل مادة لاصقة أو مكون أو مسار توزيع. الإبرة التي تعمل بشكل جيد مع سائل منخفض اللزوجة قد تخلق مقاومة مفرطة عند استخدامها مع مادة أكثر سمكًا. يمكن للطرف الكبير جدًا أن يودع سائلًا زائدًا، في حين أن الفتحة الصغيرة جدًا قد تزيد من ضغط التوزيع أو تزيد من احتمالية الانسداد.
هذه المشاكل ذات أهمية خاصة في تجميع الإلكترونيات، والربط الدقيق، وإنتاج مكونات السيارات، والختم الصناعي. قد يحتاج المصنعون إلى وضع كميات صغيرة من مادة الإيبوكسي، أو مادة لاصقة للأشعة فوق البنفسجية، أو مواد التشحيم، أو معجون اللحام، أو مادة مانعة للتسرب دون نشر المواد على الأسطح القريبة.
تحتوي الإبرة المخروطية على طرف مدبب يضيق باتجاه منفذ التوزيع. اعتمادًا على هندسته وأبعاده، يمكن لهذا التصميم أن يوفر وصولاً أفضل إلى المناطق المحصورة ويدعم وضع المواد الخاضع للتحكم. ومع ذلك، فإن الاستدقاق وحده لا يضمن الدقة. يجب أن يعمل القطر الداخلي وحجم المخرج وطول الإبرة وخصائص المواد ومعلمات التوزيع معًا.
2. مطابقة هندسة الإبرة مع سلوك السوائل
واحدة من أهم عوامل الاختيار هي لزوجة السوائل. تتدفق السوائل منخفضة اللزوجة بسهولة نسبية، بينما تتطلب المواد اللاصقة والمعاجين عالية اللزوجة قوة أكبر للتحرك عبر ممر ضيق. تكون بعض المواد أيضًا حساسة للقص، أو تعتمد على درجة الحرارة، أو عرضة للمعالجة بعد التعرض للهواء أو الضوء.
وبالتالي فإن اختيار إبرة بناءً على مقياسها فقط يمكن أن يؤدي إلى نتائج غير متناسقة. يجب على المهندسين مراعاة العوامل التالية معًا:
● القطر الداخلي وحجم المخرج: يؤثران على مقاومة التدفق وكمية المادة التي يمكن أن تمر عبر الطرف.
● الهندسة المستدقة: يؤثر الانتقال نحو المخرج على مسار التدفق الداخلي ويجب أن يتناسب مع المادة ونمط التوزيع المطلوب.
● طول الإبرة: يمكن أن تؤدي مسارات السوائل الأطول إلى زيادة المقاومة وقد تؤثر على الاستجابة أثناء التوزيع.
● توافق المواد: يجب أن تتحمل الإبرة ومكونات توصيلها الخواص الكيميائية للسائل.
● توزيع الضغط وزمن الدورة: يجب أن تعمل الهندسة المختارة ضمن حدود الضغط والتوقيت العملي للمعدات.
يعد الاختبار باستخدام مواد الإنتاج الفعلية أمرًا ضروريًا. قد يتصرف التصميم الذي يعمل بشكل جيد مع سائل مرجعي بشكل مختلف مع مادة إيبوكسي مملوءة أو مادة لاصقة سريعة المعالجة أو تركيبة كاشطة.
3. تقليل العيوب في التوزيع الآلي
يعتمد الإنتاج الآلي على نتائج قابلة للتكرار عبر آلاف دورات التوزيع. حتى الاختلاف البسيط في المخرج أو الاتصال أو السطح الداخلي يمكن أن يساهم في عدم تناسق الرواسب أو التقطير أو التوتير أو تراكم المواد عند الطرف.
عند تشخيص هذه المشكلات، يجب على الشركات المصنعة النظر إلى ما هو أبعد من الإبرة نفسها. يمكن أن يؤثر كل من ضغط التوزيع، وتوقيت الصمام، ودرجة حرارة السائل، وعمر المادة، والمسافة من الفوهة إلى قطعة العمل، وإعدادات الامتصاص الخلفي على الإيداع النهائي. قد يكون تغيير الإبرة مفيدًا، لكن يجب تقييمه كجزء من عملية التوزيع الكاملة.

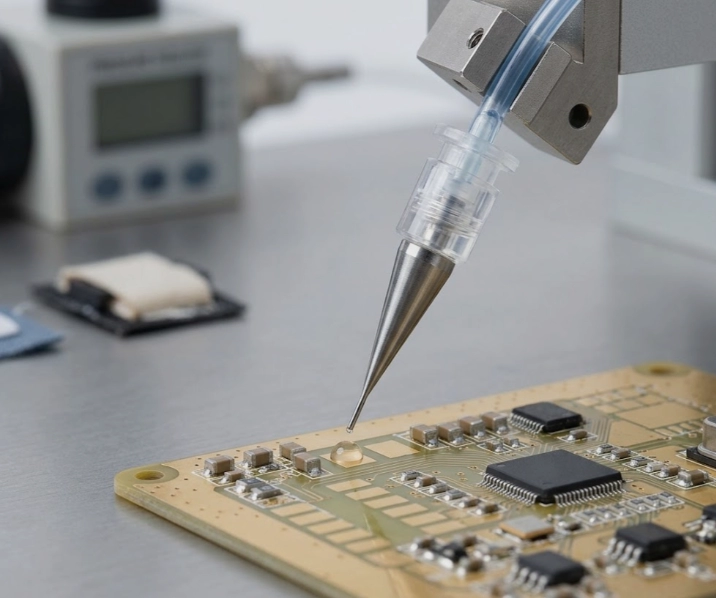

على سبيل المثال، عند وضع مادة لاصقة بالقرب من مكونات إلكترونية صغيرة، قد يساعد الطرف المخروطي المناسب المشغلين على الوصول إلى المساحات الضيقة مع الحد من الاتصال غير الضروري بالأجزاء المجاورة. في الربط الدقيق، يمكن أن تساعد هندسة المخرج الصحيحة أيضًا في التحكم في وضع الخرزة. لا تزال النتيجة تعتمد على التحقق من صحة العملية وإعدادات المعدات المتسقة.
يجب على فرق الإنتاج تتبع أبعاد الودائع، ودقة التنسيب، وتكرار العيوب، وفترات التنظيف أثناء التجارب. توفر هذه القياسات أساسًا أقوى لاختيار الإبرة بدلاً من الفحص البصري وحده.
4. عندما يصبح التخصيص جديرًا بالاهتمام
يستحق التخصيص النظر في حالة فشل الإبر القياسية بشكل متكرر في تلبية متطلبات العملية أو عندما يكون تغيير تجهيزات الإنتاج أكثر تكلفة من تكييف مكون التوزيع.
يمكن تحديد إبرة دقيقة مخروطية مخصصة وفقًا للطول المطلوب وأبعاد المخرج والهندسة المستدقة ونوع الاتصال ومساحة التثبيت المتاحة. بالنسبة للمعدات الآلية، يعد اتساق الأبعاد مهمًا بشكل خاص نظرًا لأن مسار التوزيع والإحداثيات المبرمجة تم تصميمهما حول هندسة أداة محددة.
قبل طلب تصميم مخصص، يجب على المشترين إعداد مواصفات عملية: اسم السائل ونطاق اللزوجة، وحجم الرواسب المستهدفة، وهندسة الركيزة، وضغط التوزيع، وتكرار الدورة، والاتصال المطلوب، وأي ظروف كيميائية أو بيئية ذات صلة. يمكن أن تساعد أجزاء العينة والرسومات والصور الفوتوغرافية الخاصة بالتطبيق في توضيح القيود.
يجب أن يتحقق اختبار النموذج الأولي بعد ذلك من اتساق التدفق، والتسرب، وتكرار التوزيع، والتوافق مع المعدات الموجودة. يجب أن يحل التخصيص مشكلة الإنتاج الموثقة بدلاً من إدخال تعقيدات غير ضرورية.
5. اختيار شريك التصنيع لتحقيق الاتساق على المدى الطويل
يجب أيضًا أن تظل الإبرة التي تحقق أداءً جيدًا في تجربة واحدة مناسبة للإنتاج المتكرر. يجب على المشترين تقييم التحكم في الأبعاد، وإمكانية تتبع المواد عند الاقتضاء، وموثوقية الاتصال، واتساق الدفعة، وقدرة المورد على فهم المتطلبات الخاصة بالتطبيق.
توفر شركة Contriu مكونات التوزيع الصناعية، بما في ذلك إبر التوزيع المخروطية المدببة وغيرها من حلول توصيل السوائل الدقيقة. تخدم مجموعة منتجاتها الصناعية التطبيقات التي تعتبر فيها هندسة الإبرة وتوافق المعدات من الاعتبارات المهمة. يجب على المشترين الذين يقومون بتقييم إبرة دقيقة مخروطية مخصصة التأكد من المواصفات المتاحة ومناقشة السائل المقصود وظروف التشغيل والأبعاد المطلوبة مع المورد.
وتأخذ عملية التقييم الصحيحة في الاعتبار أداء الإنتاج الإجمالي، وليس سعر الشراء فقط. يمكن أن يساعد التوزيع الموثوق به في تقليل هدر المواد وانقطاعات التنظيف وإعادة العمل التي يمكن تجنبها، بشرط أن تكون الإبرة متوافقة بشكل صحيح مع العملية.
خاتمة
تعد الإبر الدقيقة المخروطية المخصصة مفيدة للغاية عندما يحتاج المصنعون إلى تحكم أفضل في وضع السوائل، أو الوصول إلى المناطق المحظورة، أو التوافق مع إعداد إنتاج محدد. يعتمد أدائها على أكثر من شكل الطرف: سلوك السوائل، وأبعاد المنفذ، وإعدادات المعدات، واتساق التصنيع، كلها تؤثر على النتيجة.
من خلال تحديد مشكلة التوزيع بوضوح والتحقق من صحة الإبرة في ظل ظروف الإنتاج الفعلية، يمكن للمصنعين اتخاذ قرارات أكثر استنارة، وتحسين تكرار العملية، وتقليل العيوب التي يمكن تجنبها. بالنسبة للتطبيقات التي لا يمكن معالجتها بشكل فعال بالمواصفات القياسية، يمكن اعتبار Contriu كمورد لمناقشة متطلبات إبرة التوزيع الخاصة بالتطبيقات.
