الدقة والنقاء والتحكم في الضغط هم الأبطال المجهولون في تصنيع الإلكترونيات عالية الموثوقية. عندما تقوم بتوزيع مواد لاصقة موصلة، أو غراء SMT أحمر، أو مغلفات قابلة للمعالجة بالأشعة فوق البنفسجية على خط تجميع عالي السرعة، فإن الأجهزة التي تحمل السائل الخاص بك لا تقل أهمية عن التركيبة الكيميائية نفسها. يؤدي التغليف دون المستوى المطلوب إلى انحباس الهواء، وانجراف اللزوجة، وانسداد الفوهة - وهي أوضاع الفشل الدقيقة التي تعرقل خطوط تكنولوجيا التركيب السطحي (SMT).
تم تصميم أسطوانة الصمغ البلاستيكية ذات النمط الأمريكي القديم من كونتريو من أجل التوزيع الدقيق، وهي تعمل على سد الفجوة بين الأداء الكيميائي الخام وتنفيذ التوزيع المتسق.
1. تشريح الدقة: لماذا يهيمن تصميم "النمط الأمريكي القديم" على خطوط SMT
يظل تكوين "النمط الأمريكي القديم" معيارًا قياسيًا للصناعة لتوزيع السوائل الهوائية نظرًا لسلامة الختم الهوائي القوية والتوافق العالمي مع مجموعات المحولات القياسية وخطوط الهواء وروبوتات التوزيع الآلية.
● ثبات الخيط وإحكام الهواء: تتميز أسطوانات Contriu بخيوط قوية مصبوبة بدقة، مما يمنع تسرب الضغط تحت نبضات الهواء العالية. وهذا يضمن توصيل حجمي متسق لقطة تلو الأخرى.
● نعومة الجدار وتقليل القص: تخضع جدران البرميل الداخلية لعملية تلميع ثانوية متقدمة. وهذا يقلل من إجهاد قص السوائل، مما يحافظ على السوائل المملوءة بدرجة عالية مثل المواد اللاصقة الموصلة ومواد الواجهة الحرارية (TIMs) من الانفصال أثناء البثق عالي الضغط.
● دقة السحب الصفري: يحافظ القطر الداخلي على تسامح أسطواني صارم من الأعلى إلى الأسفل، مما يضمن تحرك مكبس الماسحة بسلاسة دون الإمساك بفجوات الهواء الدقيقة أو التسبب فيها.

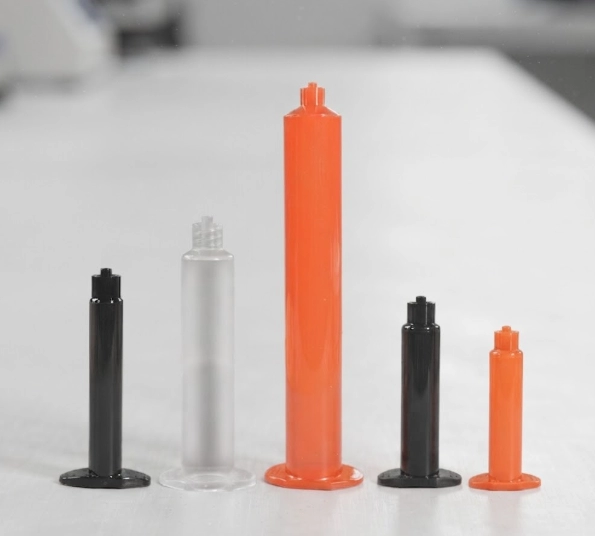

2. هندسة المواد والألوان: مطابقة الكيمياء للحماية من الأشعة فوق البنفسجية والضوء
تتفاعل مواد التغليف اللاصقة الإلكترونية المختلفة بشكل سلبي مع الضوء المحيط والرطوبة والترشيح الكيميائي. تم تصميم أسطوانات Contriu بدرجات مواد محددة لحماية التركيبات الحساسة.
لون الاسطوانة / المادة | الكيمياء المستهدفة والتطبيقات | الفوائد الوظيفية الرئيسية |
واضح / شفاف | التدفقات ذات الأغراض العامة، ومواد التشحيم، والدهانات المطابقة، والإيبوكسيات غير الحساسة للضوء. | يسمح للمشغلين بمراقبة مستويات السوائل بصريًا في الوقت الفعلي والتحقق من وجود فقاعات الهواء. |
العنبر (حجب الأشعة فوق البنفسجية) | حماية عامة من الأشعة فوق البنفسجية، وسيليكونات حساسة للرطوبة، وسيانو أكريلات قابلة للمعالجة بالضوء. | يحجب الأطوال الموجية للأشعة فوق البنفسجية الضارة مع السماح بفحص الإضاءة المحيطة منخفضة الطاقة. (ملاحظة: لا يُنصح بالتخزين طويل الأمد لراتنجات الأشعة فوق البنفسجية النشطة). |
أسود (معتم/خفيف الوزن) | المواد اللاصقة للأشعة فوق البنفسجية، والأكريليك الهيكلي المعالج بالضوء، والمركبات اللاهوائية الحساسة للضوء. | يوفر حجبًا بصريًا مطلقًا لمنع البلمرة المبكرة أو التدهور الكيميائي داخل البرميل. |
3. مصفوفة التطبيق: تحسين أسطوانات Contriu لـ SMT والتجميع الإلكتروني
يضمن تحديد سعة الأسطوانة واللون المناسبين التكامل السلس عبر مسارات عمل التعبئة والتغليف SMT وأشباه الموصلات المتنوعة.
تقنية التركيب السطحي (SMT) وتوزيع الغراء الأحمر
من أجل التوزيع عالي السرعة للمادة اللاصقة الحمراء المثبتة على سطح SMT (مواد لاصقة معالجة حرارية قائمة على الإيبوكسي تستخدم لتثبيت المكونات قبل لحام الموجة)، يعد استقرار الضغط الهوائي أمرًا بالغ الأهمية. يمنع الحجم المتسق للأسطوانة من Contriu تكوين المخلفات والخيوط وقطرات الأقمار الصناعية.
التغليف الإلكتروني والوعاء
عند توزيع مواد لاصقة تغليفية إلكترونية مكونة من جزأين أو جزء واحد حول روابط الأسلاك الدقيقة أو وحدات التحكم الدقيقة أو المحولات، يعد التسليم الخالي من الهواء أمرًا ضروريًا. إن استخدام أسطوانات Contriu الشفافة أو الكهرمانية ذات المكابس منخفضة الاحتكاك يضمن الحصول على خرزات ناعمة بدون فراغات يمكن أن تحبس الرطوبة لاحقًا.
المواد اللاصقة الموصلة وتدفقات اللحام الدقيقة
تتطلب المواد اللاصقة الموصلة المملوءة بالفضة والتدفقات الإلكترونية الدقيقة مقاومة كيميائية عالية. يمنع مزيج البولي إيثيلين/البولي بروبيلين الخام المستخدم في أسطوانات Contriu انتقال الملدنات والتآكل الكيميائي، مما يحمي الخواص الكهربائية للحشوات الموصلة.
4. أفضل الممارسات للتوزيع الخالي من العيوب
لتحقيق أقصى قدر من أداء عملية التوزيع باستخدام أسطوانات Contriu، التزم بهذه الإرشادات الفنية:
● إزالة الهواء بالطرد المركزي (الدوران): قم دائمًا بتعبئة الأسطوانات بالطرد المركزي قبل تركيبها على الروبوت لطرد فقاعات الهواء المجهرية المحاصرة أثناء عملية التعبئة.
● الاختيار الصحيح للمكبس: قم بمطابقة لزوجة السائل مع نوع مكبس الماسحة الصحيح (على سبيل المثال، الماسحات المسطحة الضيقة للتدفقات منخفضة اللزوجة مقابل الماسحات ذات الشفة المزدوجة للمعاجين الحرارية عالية اللزوجة).
● تكييف الخط الهوائي: تأكد من إمداد الهواء المضغوط الجاف والمفلتر إلى وحدة التحكم في التوزيع لمنع تلوث الرطوبة داخل الأسطوانة.
● بروتوكولات التخزين: احتفظ بالأسطوانات ذات اللون الكهرماني والأسود في بيئات يتم التحكم في مناخها، مع تجنب الارتفاعات الحرارية المباشرة التي يمكن أن تغير لزوجة السائل.
خاتمة
يتطلب تعظيم عائد المرور الأول (FPY) في تجميع SMT الحديث إجراء التحسين على كل مستوى صغير من سلسلة الإنتاج. من خلال دمج أسطوانات الغراء البلاستيكية ذات الطراز الأمريكي القديم من Contriu والمصممة خصيصًا وفقًا لمتطلباتك الكيميائية المحددة - سواء كانت شفافة أو كهرمانية أو سوداء معتمة - فإنك تقضي على الاختلافات الدقيقة، وتمنع المعالجة المبكرة للأشعة فوق البنفسجية، وتضمن تغليفًا إلكترونيًا خاليًا من العيوب.
